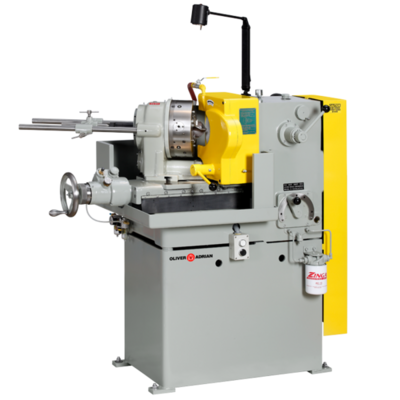

OLIVER MODELL 600
Merkmale des OLIVER MODELLs 600
- 700 kg schwerer Unterbau garantiert erschütterungsfreies Arbeiten mit positivem Schleifergebnis

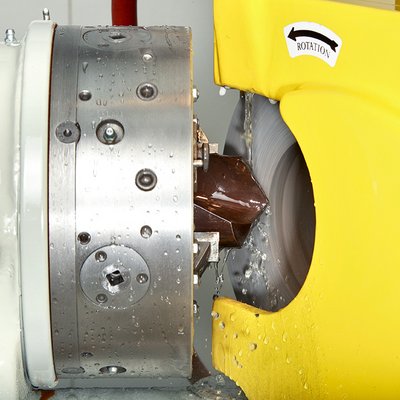

- Perfektes Finish durch kurze und starre Werkzeugaufnahme, selbst bei starker Zustellung
- Typische OLIVER-Spitze mit steigendem Freiwinkel vom Umfang zur Querschneide, mit Verlängerungsoption unabhängig von der Querschneidenlage
- Erzeugte Querschneide ist stark selbstzentrierend, lässt hohe Vorschübe bei gleichzeitig geringen Schnittkräften zu
- Geringer Schneidenschlag erzeugt engtolerierte Bohrungen
Die typische OLIVER-Spitze hat einen vom Umfang zur Querschneide steigenden Freiwinkel, dieser kann unabhängig von der Querschneidenlage verändert werden. Die erzeugte Querschneide ist stark selbstzentrierend und lässt hohe Vorschübe zu, bei gleichzeitig geringen Schnittkräften. Ein geringer Schneidenschlag erzeugt eng tolerierte Bohrungen.
Ausstattung
Ausstattung der Spiralbohrer-Schleifmaschine OLIVER MODELL 600
- 9" x 2" x 5"-Schleifscheibe mit Stahlrückwand, einem Abrichterdiamanten und einem Spannfutterschlüssel
- Wasserdichte Halogenarbeitslampe

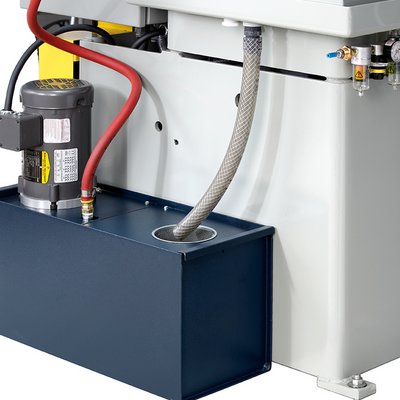

- Separater Tank und Motorpumpe mit Spritzschutz und Rohrleitungen zur Kühlung des Schleifbereichs
- Automatisches Einspeisesystem (Anschluss an Druckluftsystem mit 60 lbs Druck erforderlich)
- Offener Kugellagermotor: 2 PS, 380 Volt, 3-phasig, 50 Hz
- Allen-Bradley-IEC-Motorstarterkombination Typ 3/4/12, Sicherungsausschaltung und Transformator
- Metrische Einspeiseskala (Nr. 6312)
- Innensechskantschrauben für Spannfutterbacken
- Inbusschlüsselsatz zur Entfernung der Innensechskantschrauben
Technische Daten
- Spitzenwinkel
80° - 160° - Werkzeugarten
Spiralbohrer und Spiralsenker - 2, 3 und 4 Schneiden, rechtsschneidend - Werkzeugaufnahme

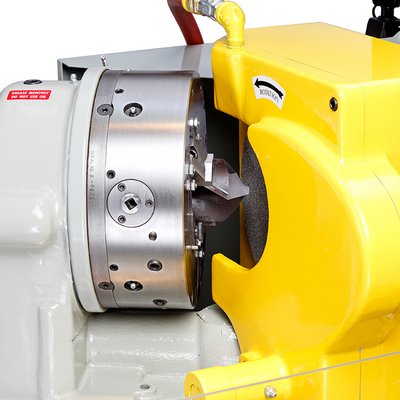

stabiles, verstellbares Präzisions-Spannfutter mit Spannprismen - Gegenhalter

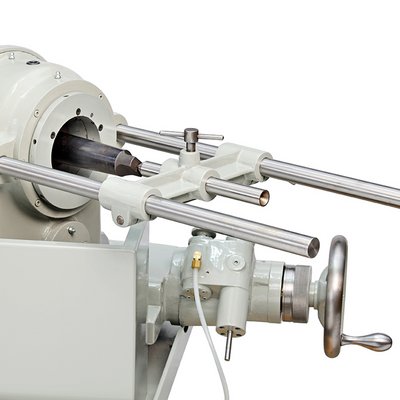

mit 2 Doppelführungswellen und Zentrierspietze für exakten Werkzeugrundlauf - Schleifbereich
13,0 - 76,0 mm (optional 13,0 - 100,0 mm) - max. Werkzeuglänge
710 mm - Schleifscheibe
9´´ x 2´´ x 5´´ (228,6 x 50,8 x 127 mm) - Vorschub
0,010´´/min (0,25 mm/min)
0,10´´/min (2,54 mm/min) - hydropneumatisch
Luftanschluss 6 bar erforderlich - Elektrische Ausstrattung
1,5 kw - 380 V - 50 Hz - 3/N/Pe - Kühlmittelpumpe
- Leistung
0,25 kW - Anschluss
380 V - 50 Hz - Kühlmittel
ca. 30 l
- Leistung
- Maße (B x H x T)
1,4 x 1,7 x 1 m - Gewicht
700 kg
